堰门
- 调节堰门 是我厂吸收国内处先进结构和工艺,而进行设计改进的一种给排水及污水处理的理想设备。广泛应用于市政、石油、化工、电站、冶金、轻工、食品、制药、水利、污水处理等

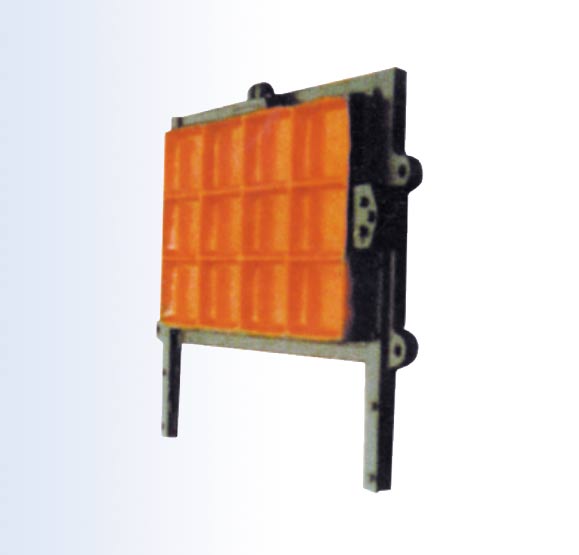

调节堰门
是我厂吸收国内处先进结构和工艺,而进行设计改进的一种给排水及污水处理的理想设备。广泛应用于市政、石油、化工、电站、 冶金、轻工、食品、制药、水利、污水处理等给排水工程中,安装于各种水池或水井的管道上。对公称压力为0.1Mpa、以下的用在管道口和交汇窖井、泥沙池、污水渠道、原站井水口,清水池等地方,用以截止疏通水流或调节水位。
一、 构特点:
本调节堰门是由门板、侧板、启闭装置、密封条等到部件组成。
本调节堰门具有结构简单,密封性好、耐磨性强、操作简单、安装方便、使用寿命长、品齐全、适应性广等特点。
三、主要性能:
1、主要技术参数
渗水量 |
最大水头 |
工作介质 |
安装方式 |
正常水压方向 |
1.25(L/min) |
5m |
水或污水 |
铅垂状态 |
正面迎水 |
2、主要零件材料
零 件 名 称 |
材 料 |
门板、侧板 |
1Cr18Ni9Ti |
螺杆 |
1Cr18Ni9Ti |
密封面 |
硅橡胶 |
四、安装说明:
1、 本闸门须按图示水压方向安装。
2、 将闸门的门框出水口对准基础预留孔后,并用斜块填平校正,使闸门导轨与铅垂线重合,偏差应小于1/500,用地脚螺栓将门框先固定,然后门盖插入后,并进行浇灌,待混凝土养护后,再二次紧固地脚螺栓。
3、 基础螺栓预留孔,门框与导轨的四周间隙,应二次浇灌封实,不能有渗水现象。
4、 将启闭机放置在平台预埋钢板上,并用垂直线初布确定启闭机的位置, 然后将丝杆插入闸门吊耳,再用穿销联接,使二者位于同一铅垂线上。
5、 检查各部分是否全部安装到位,试摇启闭机,手动应上下灵活,然后将操作柱与平台预埋钢板螺栓固定。
