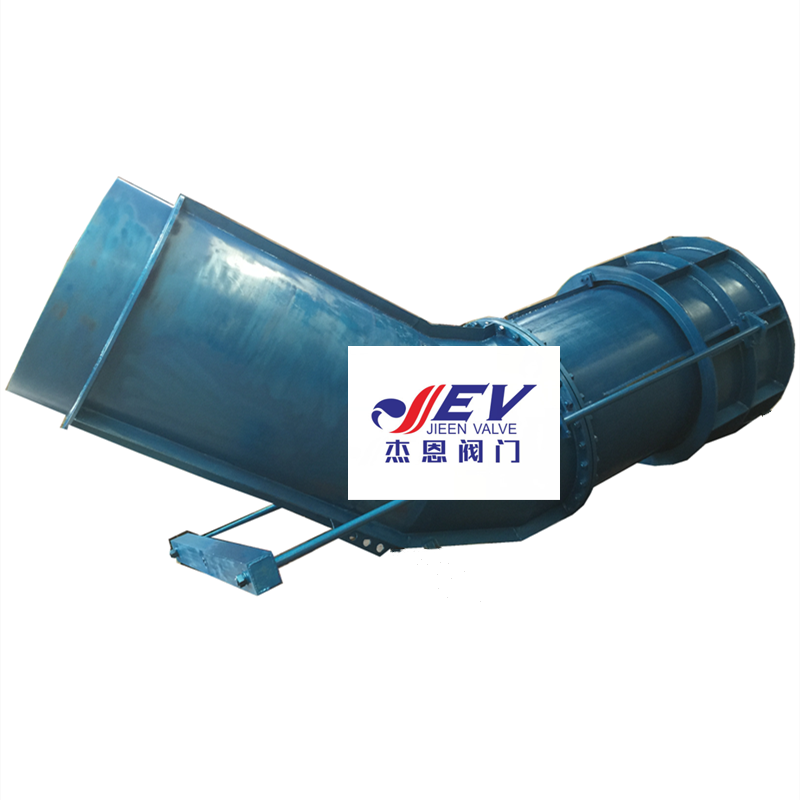

弯管式锥形阀
- 一、用途及结构 ZFL型锥形阀由埋设管、阀体、套筒、电动装置、丝杆、连杆等几个部份组成，其结构为外套筒形式，即阀体固定。它是采用丝杆螺母伸缩动作，带动外套筒上下动作，达
一、用途及结构
ZFL型锥形阀由埋设管、阀体、套筒、电动装置、丝杆、连杆等几个部份组成，其结构为外套筒形式，即阀体固定。它是采用丝杆螺母伸缩动作，带动外套筒上下动作，达到阀门的启闭目的。它广泛应用于水利、水电、水库等工程上。
二、产品特点
1、水力条件好，具有较高的流量系数u=0.73~0.83。
2、结构简单，重量轻;布置紧凑，操作灵活，维护方便、运行可靠、启闭力小。
3、泄流时喷出水舌为喇叭状，空中扩散掺气、消能效果好，一般都不用做消能措施，如设置为淹没式出流，侧水下的消能也很简单。
四、使用与维护
锥形阀的布置与周围建筑物有密切关系，如布置不当时，因射流引起对建筑物的冲刷或形成的雾气对电站的运行带来麻烦，以及放水时引起的显著震动，因此布置形式必须慎重考虑。
锥形阀经一段时间运转后，应对锥形阀进行定期清扫、去锈、油漆，应对锥形阀的油缸、液压站进行定期检查和油加，定期检查和更换密封圈及止水橡胶，保证阀门处于正常运转。
五、主要性能规范
公称压力壳体试验密封试验工作温度使用介质
1.01.51.1≤120℃水
六、主要零部件材质
阀体套筒阀杆密封面
碳钢碳钢不锈钢橡胶
七、 使用说明
1、用户在安装锥形阀前必须校对阀门型号、连接尺寸及注意介质流向，保证与阀门要求一致性。
2、用户在安装锥形阀时，必须预留锥形阀驱动的必要空间。
3、驱动装置的接线须按线路图进行。(详见电动装置说明书)
4、锥形阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
八、锥形阀选购须知
1、用户选购时，必须注明锥形阀公称通径、压力及阀门连接所需标准，未注明时，以说明书尺寸给予制造。
2、所需锥形阀如有特殊要求，必须注明特殊尺寸、特殊材质等各项参数，未注明时，以企业规定材质给予制造。
3、锥形阀驱动装置无特别说明，以本厂规定给予配置。
4、用户提供锥形阀使用介质、温度、压力、现场环境等，本厂则以给予选型外型
